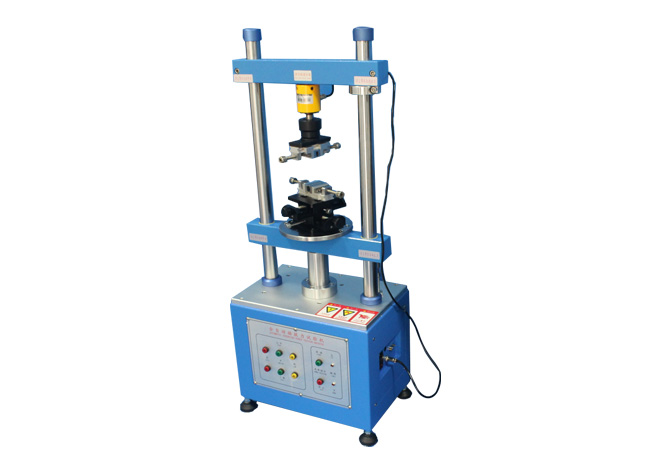

1220S插拔力試驗機機器規格
規 定 最 大 荷 重：200、100、50、20、10、5Kg（任選1個）
最 小 分 解 度：0.001
最 大 測 定 高 度：150mm
測 定 速 度 范 圍：1-300mm/min（600選購）
X.Y 軸移 動范 圍：0-75mm
傳 動 機 構：滾珠螺桿
驅 動 馬 達：伺服馬達
解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
插拔力試驗機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）（專利號：200620057696.2可登陸國家知識產權局官方網站專利檢索中查詢）
連接器插拔力試驗機測試項目：
★連接器單孔插拔試驗 ★連接器整排插拔試驗
★連接器單Pin與塑膠保持力試驗 ★連接器NORMAL FORCE測試
★一般壓縮，拉伸破壞試驗 ★恒定拉力測試
★恒定壓力測試★連接器插拔壽命試驗
★彈片荷重位移測試 ★連接器接觸端子動態阻抗測試（人性化的接線段歸零功能）
全自動插拔力試驗機特點：
※ 可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表，十字跟蹤曲線）
※ 測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
※ 檢驗報表抬頭內容可隨時修改（中英文皆可）
※ 檢驗報表可轉檔至EXCEL做編輯
※ 恒定拉壓力設定力值百分比保護
※ 荷重雙重保護，以有效保護荷重元
※ 可輸入標準值，測試數據及時顏色區分
※ 測試數據可隨時作修正測試
※ 測試單位可以轉換
※ 可以自動做數據統計（平均值，最大值，最小值）
※ 報表抬頭可以按客戶要求設置個性化抬頭及LOGO
※ 荷重雙層保護，以更有效的保護傳感器
插拔力試驗機跟同行比較之優點：
1、 曲線圖報表，文字報表可由客戶指定抬頭及LOGO；
2、 自動生成EXCEL，自動生成CPK；
3、 可帶阻抗測試，在測試力值與行程的同時檢測出連接器的動態接觸電阻（備注：為選配件），阻抗測試可以接線端歸零
4、 荷重傳感器荷重力雙層保護，以更有效的保護易貴重損貴重件荷重元
5、 模數信號轉換采用數據采集卡，荷重，位移模擬信號區分轉換，抗干擾性強
6、速度最高可以達600mm/min（選配）
7、軟件自主開發，可以按客戶儀器做修改；
8、恒定拉壓力測試，可設置比率加力及斷裂比率返回。
